 Re: Кое какие аналоги на Вашего "BAW"a.

Сообщение Ваш спаситель »

Электро схема подключения бортового компьютера.<br />Престиж V55-BAW
Электро схема подключения бортового компьютера.
Престиж V55-BAW
Электро схема подключения бортового компьютера.<br />Престиж V55-BAW
Электро схема подключения бортового компьютера.
Престиж V55-BAW

Электро плата Престиж V55-BAW
Электро плата Престиж V55-BAW
Электро плата Престиж V55-BAW
Электро плата Престиж V55-BAW


Скачиваемая инструкция по борт. компу Prestige V55 BAW-euro 3 4.pdf
Качаем смело, вирусов нету! Отвечаю!
(962.4 КБ) 506 скачиваний

Из за плохого контакта как раз и может <br />глючить мотор с COMMON RAIL
Из за плохого контакта как раз и может
глючить мотор с COMMON RAIL
Осматривайте электрo разъёмы на качество контакта<br />&quot;BAW&quot; евро 3 или 4.
Осматривайте электрo разъёмы на качество контакта
"BAW" евро 3 или 4.

Осматривайте электрo разъёмы на качество контакта <br />&quot;BAW&quot; евро 3 или 4.
Осматривайте электрo разъёмы на качество контакта
"BAW" евро 3 или 4.
Артикул блока: 0281013326 или родной кЕтайский: 3601115-55D


У кого стоит рефрижератор то этот гена его не потянет((((
Кое какие аналоги на Вашего BAW a. - Установка без щёточного генератора 12V от МТЗ и ему подобных на евро2.jpg
Кое какие аналоги на Вашего BAW a. - Установка без щёточного генератора 12V от МТЗ и ему подобных на BAW 1044 евро 2.jpg


Когда нету денег на гидро подъёмник то нам<br />в пoмощь ВИНТОВОЙ домкрат с удлинителем.
Когда нету денег на гидро подъёмник то нам
в пoмощь ВИНТОВОЙ домкрат с удлинителем.
Когда нету денег на гидро подъёмник то нам<br />в пoмощь ВИНТОВОЙ домкрат с удлинителем.
Когда нету денег на гидро подъёмник то нам
в пoмощь ВИНТОВОЙ домкрат с удлинителем.

Когда нету денег на гидро подъёмник то нам<br />в пoмощь ВИНТОВОЙ домкрат с удлинителем.
Когда нету денег на гидро подъёмник то нам
в пoмощь ВИНТОВОЙ домкрат с удлинителем.

Ремонт шлицевого соединения<br />кардана на скорую руку.
Ремонт шлицевого соединения
кардана на скорую руку.
Кликаем картинку и читаем!<br />Ремонт шлицевого соединения<br />кардана на скорую руку.
Кликаем картинку и читаем!
Ремонт шлицевого соединения
кардана на скорую руку.

Усиление передних рессор :chinaflag: :chinaflag: :chinaflag: "BAW" 中enix 1065 пружиной для увеличения грузоподъёмности.
1)
Самоварный кронштейн и пружина.
Самоварный кронштейн и пружина.
2)
Самоварный кронштейн и пружина.
Самоварный кронштейн и пружина.

3)
Самоварный кронштейн и пружина.
Самоварный кронштейн и пружина.
4)
Самоварный кронштейн и пружина.
Самоварный кронштейн и пружина.

Зеркала от НефАЗ, &quot;КАМАЗ&quot;, &quot;МАЗ&quot; <br />на &quot;BAW&quot; Fenix 1044 Евро 2
Зеркала от НефАЗ, "КАМАЗ", "МАЗ"
на "BAW" Fenix 1044 Евро 2
Зеркала от НефАЗ, &quot;КАМАЗ&quot;, &quot;МАЗ&quot; <br />на &quot;BAW&quot; Fenix 1044 Евро 2
Зеркала от НефАЗ, "КАМАЗ", "МАЗ"
на "BAW" Fenix 1044 Евро 2


Ремни на &quot;BAW&quot; 中enix<br />Артикулы для поиска<br />AVX 13x1184<br />AVX 13X1260<br />AVX 13x1300
Ремни на "BAW" 中enix
Артикулы для поиска
AVX 13x1184
AVX 13X1260
AVX 13x1300

Ремень, артикул: AVX13х1184 ТЫЦ курсором и купишь меня)))
Ремень, артикул: AVX13х1300 ТЫЦ курсором и купишь меня)))
Ремень, артикул: AVX13х1260 ТЫЦ курсором и купишь меня)))

Пыльник рычага КПП "BAW" Fenix подходит от :rusflag: :rusflag: :rusflag: "ВАЗ" ищите по этим фото в авто магазинах.
Артикул РОДНОГО :chinaflag: :chinaflag: :chinaflag: : BP10441720006
Изображение Изображение

Продолжаем :rusflag: :rusflag: :rusflag: :rusflag: Русификацию :chinaflag: :chinaflag: :chinaflag: :chinaflag: кЕтайца.
Уплотнение бокового стекла от :rusflag: :rusflag: :rusflag: :rusflag: :rusflag: :rusflag: ВАЗ 2113
Единственное это уплотнения именно от 2113 а не от 2108 т.к. профиль у них немного разный.
Изображение Изображение

Ну если мы залезли в кулису переключения передач то не грех и сменить в ней самой рем. комплект что бы убрать все люфты.
Артикул рем. комплекта: HDLG-CT
Изображение Изображение
Артикул рем. комплекта: HDLG-CT
Артикул рем. комплекта: HDLG-CT
В шестерню &quot;BAW&quot; Fenix 1044 Евро 2 <br />вместо втулки по средством токарных <br />работ установлен подшипник дабы <br />избежать падения давления масла в <br />будущем при износе втулки. <br />Также разбитая втулка в шестерне может <br />за собой &quot;потянуть&quot; и муфту опережения <br />впрыска на валу ТНВД и её тоже разбить.
В шестерню "BAW" Fenix 1044 Евро 2
вместо втулки по средством токарных
работ установлен подшипник дабы
избежать падения давления масла в
будущем при износе втулки.
Также разбитая втулка в шестерне может
за собой "потянуть" и муфту опережения
впрыска на валу ТНВД и её тоже разбить.



Вместо родных :chinaflag: :chinaflag: :chinaflag: поршневых пальцев "BAW" 中enix 1044 евро 2 подходят :rusflag: :rusflag: :rusflag: :rusflag: с Т 40
Артикул для поиска: Д37-1004042 артикул родного :chinaflag: :chinaflag: :chinaflag: : 4100QBZL-04-005A
Но они длинней на 7мм. чем родной так что токарь Вам в помощь.
Втулку верхней головки шатуна можно будет использовать с него же т.е. с :rusflag: :rusflag: :rusflag: Т40 но там тоже без токаря не обойтись.
Артикул втулки шатуна от этого же мотора :rusflag: :rusflag: :rusflag: Т 40: Д37М-1004115А Д37М-1004115
Но когда и этих втулок нету в Вашей дыре то можно рискнуть и использовать
втулки ШКВОРНЕЙ в роли втулки в верхней головке шатуна "BAW" 中enix 1044 евро 2

На их роль сгодятся втулки от шкворней сл. грузовых авто
Nissan Diesel Артикул: 40017-Z5000 или с внешним диаметром в 42мм.: 55045-90001
FOTON-1099 Артикул: 3066-3001032
ГАЗ-3310 Валдай, "ГАЗ"он Next Артикул: 33104-3001016
HYUNDAI HD 120, 170, 500, AERO TOWN Артикул: 56717-62000

Изображение Изображение

Обслуживание КПП "BAW" 中enix на COMMON RAILе евро 3 или 4
Масло брать минералку и канистру десятку...... того что по гуще 80W90
А лучше всего 20-ку так выгодней в пересчёте на 1 литр на пару замен хватит!
скок лить в "КПП" ?
налить свыше нормы не нальёшь: контрольная пробка не даст)))

Если на сливной пробке есть магнит то<br />его надо почистить от стальной пыльцы!!!!!
Если на сливной пробке есть магнит то
его надо почистить от стальной пыльцы!!!!!
Что бы не выдавило сальники от не<br />сбрасываемого давление внутри КПП
Что бы не выдавило сальники от не
сбрасываемого давление внутри КПП

Давно всем и вся известно то что АНАЛОГОВЫЙ сука стартер 1 в 1 подходит с прародителя :chinaflag: :chinaflag: :chinaflag:
:chinaflag: :chinaflag: :chinaflag: :chinaflag: :chinaflag: :chinaflag: красного мотора с Японского Дизеля TD27 или QD32.
Аналоговый стоит дешевле и на него есть свободно запчасти. Купил аналоговый и не eбёшь кукушку что на кЕтайца нету запчастей!!!!!!!!!!

Изображение Изображение

Ещё 1 пример установки Чешской турбины от :rusflag: :rusflag: :rusflag: "ЗИЛ" Бычок на :chinaflag:
:chinaflag: :chinaflag: "BAW" 中enix на "COMMON RAIL"е евро 3 или 4

Изображение Изображение
Изображение Изображение

Внедрение рулевой тяги от :rusflag: :rusflag: :rusflag: :rusflag: ГАЗ 53
Всё что надо сделать это отрезать от самой тяги чутка металла
И пересверлить резьбовые отверстия под маслёнки на самих рулевых наконечниках ГАЗ 53 для удобства их шприцевания.

Изображение Изображение
Изображение Изображение

Помпа :chinaflag: :chinaflag: :chinaflag: :chinaflag: Baw Fenix 1044 евро 2 плохо забирает тепло от 3,4 цилиндра в итоге коробит ГБЦ и газы прут в систему охлаждения.
И что бы это устранить надо перенести корпус термостата вместе с термостатом на противоположный торец ГБЦ.

Кое какие аналоги на Вашего BAW a. - перед мотора.jpg
Кое какие аналоги на Вашего BAW a. - зад мотора..jpg
Кое какие аналоги на Вашего BAW a. - всё готово..jpg
Последний раз редактировалось Ваш спаситель 29 июн 2020, 22:27, всего редактировалось 25 раз.
Эй гость!
Ты может будешь тоже чем то делится с энциклопедией?
Хватит только СМОТРЕТЬ и КАЧАТЬ файлы

Реклама
Гость
 Re: Кое какие аналоги на Вашего "BAW"a.

Сообщение Гость »

Добрый вечер! подскажите, а фильтра влагомаслоотделителя, есть чем мона заменить? *x) :oops: просто я только три месяца назад купил Феникса 1065 е-2, ещё не вкурсе этих дел, заранее благодарю.

Аватара пользователя
Ваш спаситель
Постоялец
Постоялец
Сообщений в теме: 55
Всего сообщений: 243
Зарегистрирован: 17.04.2016
Авто: FAW 1031, евро 2.
Откуда: Москва.
Возраст: 32
 Re: Кое какие аналоги на Вашего "BAW"a.

Сообщение Ваш спаситель »

Полезная информация про задний редуктор "BAW" Fenix
Наборной подшипник без сепаратора.<br />Oн собирается на пластичную смазку.<br />Подшипник РЗМ &quot;BAW&quot; 1044/1065 Е2/3<br />Его размер: 24x52x18 Его номер: 532505<br />Oн же стоит у &quot;FOTON&quot; 1049A
Наборной подшипник без сепаратора.
Oн собирается на пластичную смазку.
Подшипник РЗМ "BAW" 1044/1065 Е2/3
Его размер: 24x52x18 Его номер: 532505
Oн же стоит у "FOTON" 1049A

Более детальная инструкция и деталировка с артикулами запчастей: https://baw-garage.ru/documentation/doc ... d_most.pdf

Ссылочка на другой дружественный форум по теме зад. редуктора: http://www.bawinfo.ru/forum/showthread. ... ED%E0-1065
Артикул аналогового сальника: 8-94408-083-0<br />или NJ585 или NokK8-94408-083-0 или I3593<br />Ближайший Отечественный сальник с внутренним<br />диаметром 58мм. от ЗИЛ-5301 хвостовика.<br />Артикул: 309823-П Но надо будет выточить у<br />токаря переходное металлическое кольцо!!!
Артикул аналогового сальника: 8-94408-083-0
или NJ585 или NokK8-94408-083-0 или I3593
Ближайший Отечественный сальник с внутренним
диаметром 58мм. от ЗИЛ-5301 хвостовика.
Артикул: 309823-П Но надо будет выточить у
токаря переходное металлическое кольцо!!!
Артикул аналогового сальника: 8-94408-083-0<br />или NJ585 или NokK8-94408-083-0 или I3593<br />Ближайший Отечественный сальник с внутренним<br />диаметром 58мм. от ЗИЛ-5301 хвостовика.<br />Артикул: 309823-П Но надо будет выточить у<br />токаря переходное металлическое кольцо!!!
Артикул аналогового сальника: 8-94408-083-0
или NJ585 или NokK8-94408-083-0 или I3593
Ближайший Отечественный сальник с внутренним
диаметром 58мм. от ЗИЛ-5301 хвостовика.
Артикул: 309823-П Но надо будет выточить у
токаря переходное металлическое кольцо!!!

Купить сальник 58x103мм. ведущего вала редуктора от Японца ISUZU ELF NKR, NPR, NKS, NPS, NQR71, NQR75, FRS, FSS
https://www.exist.ru/Price/?pid=5E803ACB&sr=119
https://autopiter.ru/goods/8944080830/isuzu/id13293725
https://forwardauto.ru/catalog/product_ ... 830_07788/

Изображение Изображение
Купить аналоговую крестовину 33х93мм. кардана от Японца ISUZU ISUZU ELF NLR LHD 2008, NLR 85 LHD 2009, NMR 55.85 LHD 2008
https://www.avtoall.ru/krestovina_isuzu ... mb-959661/
https://autopiter.ru/goods/asis66/febest/id20913984
https://www.exist.ru/Price/?pcode=asis66
https://autopiter.ru/goods/mtis166/masuma/id24811972
Крестовина apтикул: GUIS66<br />Подвесной подшипник от Японца с внутренним<br />диаметром 40мм. артикул: 8980208800
Крестовина apтикул: GUIS66
Подвесной подшипник от Японца с внутренним
диаметром 40мм. артикул: 8980208800
Крестовина apтикул: GUIS66<br />Подвесной подшипник от Японца с внутренним<br />диаметром 40мм. артикул: 8980208800
Крестовина apтикул: GUIS66
Подвесной подшипник от Японца с внутренним
диаметром 40мм. артикул: 8980208800

Купить аналоговую крестовину 33х93мм. Купить⤷ аналоговый подвесной 40мм.
https://autopiter.ru/goods/guis66/gmb/id1321548 подвесной⤷→→ https://autopiter.ru/goods/8980208800/isuzu/id13311880
https://forwardauto.ru/catalog/product_ ... 166_07456/
подвесной →→ https://www.avito.ru/rossiya/zapchasti_ ... 8980208800
https://www.exist.ru/Price/?pcode=GUIS66 подвесной →→ https://www.exist.ru/Price/?pid=FB406B70

На Baw Fenix евро 3 и выше подходят 1 в 1 маслосъёмные колпачки фирмы ELRING (Эрлинг) артикул: 021080
со старого Японского дизеля TD27 или QD32

Родные "BAW"овские имеют внутри резиновый уплотнитель. Собственно он и держит.
Но не долго..... и они слетают со втулок((( А аналоговые как "гильза". Садиться в натяг.

Изображение Изображение
Купить сальники клапанов ↓↓↓↓
https://www.exist.ru/Price/?pid=36603C66
https://autopiter.ru/goods/021080/elring/id84061


Артикул втулок: 5320-3501126
втулка расжимного вала от &quot;КАМАЗ&quot;а
втулка расжимного вала от "КАМАЗ"а

Ещё кое какая полезная информация про эти втулки: https://www.drive2.ru/l/529200170202563786/
Фильтр влаго-масло отделителя от GoodWill<br />на &quot;BAW&quot; Артикул: ADG 1051<br />Резьба на патроне: M 39 X 1,5мм.<br />Высота: 165мм.
Фильтр влаго-масло отделителя от GoodWill
на "BAW" Артикул: ADG 1051
Резьба на патроне: M 39 X 1,5мм.
Высота: 165мм.
Фильтр-патрон для КАМАЗ,МАЗ,ПАЗ<br />осушителя воздуха от WABCO подходит<br />для всех &quot;BAW&quot; FENIX<br />Артикулы: 432 410 222 7 или AL12
Фильтр-патрон для КАМАЗ,МАЗ,ПАЗ
осушителя воздуха от WABCO подходит
для всех "BAW" FENIX
Артикулы: 432 410 222 7 или AL12
Регулировка давления в пневмо системе.
Регулировка давления в пневмо системе.

И опять про рулевое колесо "BAW" Fenlx.
В этот раз оно подходит от Немца Volkswagen Passat B3

Изображение Изображение
Изображение Изображение

Некоторые аналоговые запчасти для КПП "BAW" FENIX 1044 евро 2
Аналоговые сальники 45х72 вторичного<br />вала КПП &quot;BAW&quot; FENIX 1044 евро 2<br />&quot;LAND ROVER&quot;: FTC 5209 или FTC5209<br />&quot;HYUNDAI Porter&quot;: 53352-4A000<br />&quot;CORTECO&quot; артикул: 19019542B<br />&quot;CORTECO&quot; артикул: 19016663B<br />&quot;MITSUBISHI&quot; артикул: MR580530
Аналоговые сальники 45х72 вторичного
вала КПП "BAW" FENIX 1044 евро 2
"LAND ROVER": FTC 5209 или FTC5209
"HYUNDAI Porter": 53352-4A000
"CORTECO" артикул: 19019542B
"CORTECO" артикул: 19016663B
"MITSUBISHI" артикул: MR580530
Аналоговые сальники  39х54 первичного<br />вала КПП &quot;BAW&quot; FENIX 1044 евро 2<br />Смотрите на 4-й странице <br />&quot;Энциклопедия по FAW 1031, 1041&quot;<br />на этом же сайте. →→→→→↓↓↓↓↓
Аналоговые сальники 39х54 первичного
вала КПП "BAW" FENIX 1044 евро 2
Смотрите на 4-й странице
"Энциклопедия по FAW 1031, 1041"
на этом же сайте. →→→→→↓↓↓↓↓



Ссылочки на ремонт↓↓↓↓↓этой КПП. и сальник первичного вала: viewtopic.php?p=391#p391
1) http://www.bawinfo.ru/forum/showthread. ... E2%F0%EE-2
2) https://www.drive2.ru/l/2638332

Аналоговый выжимной подшипник.<br />Обязательно искать резьбовым отверстием<br />под вкручивание маслёнки и его шприцовку.<br />Артикул: 31514-1601180-01<br />Смотри как его надо шприцевать→→→→→↓↓↓↓↓
Аналоговый выжимной подшипник.
Обязательно искать резьбовым отверстием
под вкручивание маслёнки и его шприцовку.
Артикул: 31514-1601180-01
Смотри как его надо шприцевать→→→→→↓↓↓↓↓
Аналоговый диск сцепления<br />с крупными шлицами. <br />Артикул: 451-1601130
Аналоговый диск сцепления
с крупными шлицами.
Артикул: 451-1601130


Подшипник пeрвичного вала на &quot;BAW&quot; от ЗИЛ.<br />Артикул: 150308 (6308ZN) или 150308<br />Это его цена на 30.12.19г.
Подшипник пeрвичного вала на "BAW" от ЗИЛ.
Артикул: 150308 (6308ZN) или 150308
Это его цена на 30.12.19г.
Подшипник первичного вала &quot;BAW&quot; от HYUNDAI<br />HD65,72,County.<br />Артикул: 6308 или 43225-45020
Подшипник первичного вала "BAW" от HYUNDAI
HD65,72,County.
Артикул: 6308 или 43225-45020

Видна его маркировка.
Видна его маркировка.

Метки "ГРМ" Красного мотора на "BAW" Fenix Е4 33462
Шестерня привода ТНВД Common Rail ставиться без метки.
Изображение Изображение
Также не забываем что прародителем Красного мотора стал старый Японский Дизель TD27 QD32
И с них подходит 80% запчастей на Красный мотор.

Поговаривают что на "BAW" подходит топливный датчик с Японца Isuzu NQR71/75, NPR75 и им подобных.
Изображение Изображение
Также вот инфа про топливный датчик с дружественного форума.
1) http://www.bawinfo.ru/forum/showthread. ... B%E8%E2%E0
2) http://www.bawinfo.ru/forum/showthread. ... 2%E0%E5%F2

Радиатор охлаждения мотора на "BAW" 1044 евро 2 подходит от "ГА3"ели, артикул: 330242-1301010
Из переделок от старого надо отбить стальные боковины (рамку) по патрубкам он как родной "BAW"овский.
Расположение шлангов на<br />аналоговом радиаторе &quot;ГАЗ&quot;ель....
Расположение шлангов на
аналоговом радиаторе "ГАЗ"ель....
....шланги с радиатора &quot;ГАЗ&quot;ель<br />подходят на аналоговый расш. бачок.
....шланги с радиатора "ГАЗ"ель
подходят на аналоговый расш. бачок.


Также ещё инфа про расширительный бачок: https://www.drive2.ru/l/487071007794790842/
и ещё: https://www.drive2.ru/l/522614920185905625/

Вот тоже интересная инфа про термостат "BAW" 1044 евро 2: https://www.drive2.ru/l/546695049467920964/
и ещё https://www.drive2.ru/l/534664193236796727/

Вся инфа про несчатный двигатель 4100QBZL на BAW Fenix 1044 евро 2 а
именно борьба с просадкой гильз и газиками в систему охлаждения.

1) https://vk.com/club19221773?w=wall-19221773_850%2Fall
2) https://vk.com/club66595353?w=wall-66595353_21075%2Fall
Мнение человека о правильной прокладке под чугунную :chinaflag: :chinaflag: :chinaflag: "Г.Б.Ц"


Проточенный на токарном станке маховик "BAW" Fenix 1065 евро 2
Мaховик &quot;BAW&quot; Fenix 1065 евро 2
Мaховик "BAW" Fenix 1065 евро 2
Мaховик &quot;BAW&quot; Fenix 1065 евро 2
Мaховик "BAW" Fenix 1065 евро 2
Последний раз редактировалось Ваш спаситель 27 июл 2020, 19:33, всего редактировалось 42 раза.
Эй гость!
Ты может будешь тоже чем то делится с энциклопедией?
Хватит только СМОТРЕТЬ и КАЧАТЬ файлы

Гость
 Re: Кое какие аналоги на Вашего "BAW"a.

Сообщение Гость »

Добрый ден.ь. Подскажите пожалуйста с какого автомобиля можно поставить передние подрессорники на BAW Feniks 2015 года

Аватара пользователя
Ваш спаситель
Постоялец
Постоялец
Сообщений в теме: 55
Всего сообщений: 243
Зарегистрирован: 17.04.2016
Авто: FAW 1031, евро 2.
Откуда: Москва.
Возраст: 32
 Re: Кое какие аналоги на Вашего "BAW"a.

Сообщение Ваш спаситель »

артикул насоса от :rusflag: :rusflag: :rusflag: :rusflag: "BA3": 2123-3407012 отлично встаёт на :chinaflag: :chinaflag: :chinaflag: "BAW" евро 3, 4
артикул насоса от &quot;BA3&quot;: 2123-3407012
артикул насоса от "BA3": 2123-3407012

Кое какие аналоги на Вашего BAW a. - кронштeйн.jpg
Кое какие аналоги на Вашего BAW a. - кронштейн.jpg

Кое какие аналоги на Вашего BAW a. - шкив.jpg
Вот насос стоит на своём месте<br />Цена родного насоса &quot;ГУР&quot;а от &quot;BAW&quot;<br />8-9 тыс.р. так что барыги сасут xyй.
Вот насос стоит на своём месте
Цена родного насоса "ГУР"а от "BAW"
8-9 тыс.р. так что барыги сасут xyй.
Также насос "ГУР"а можно перенести по выше.
Изображение Изображение

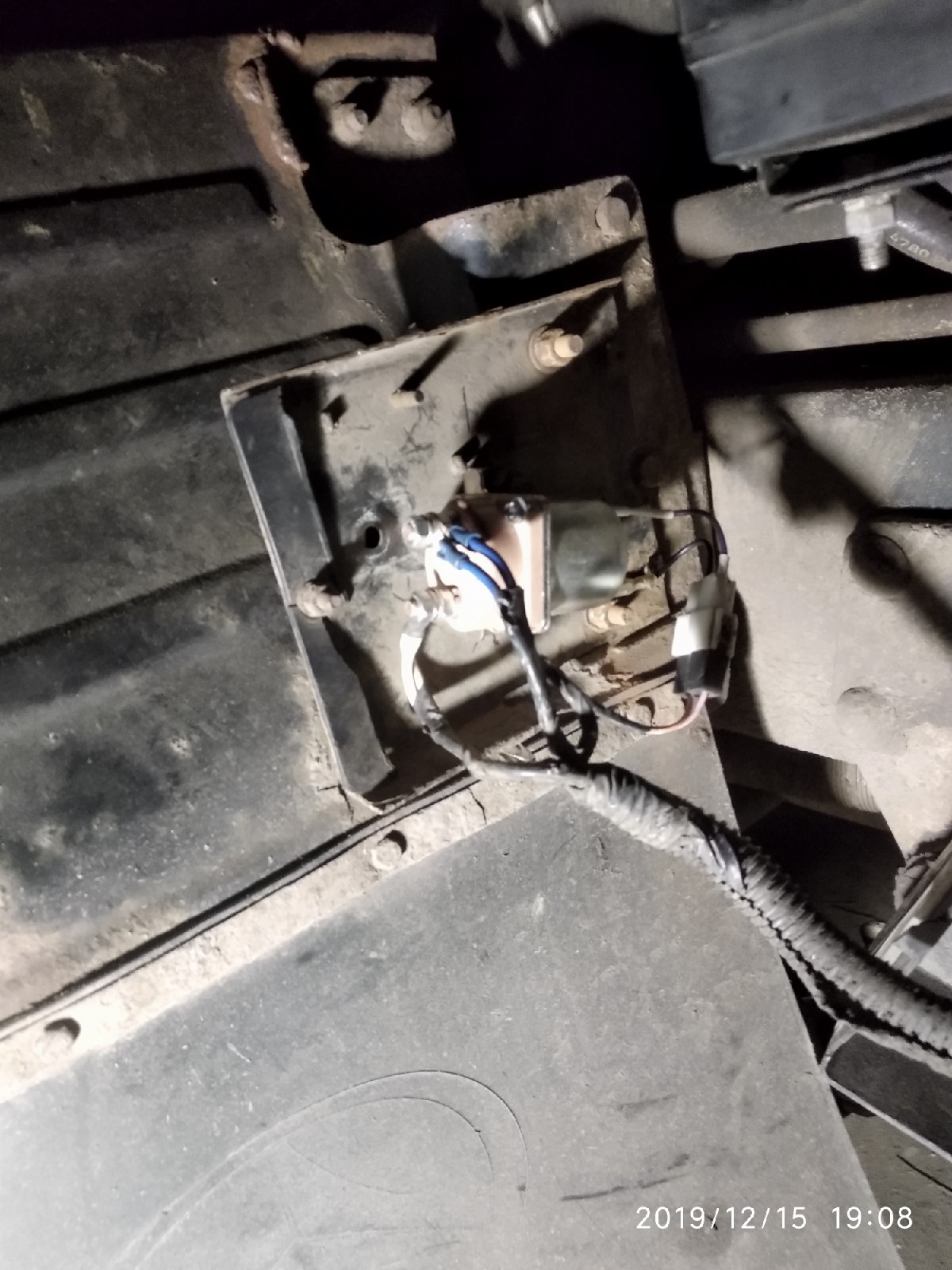

Реле спирали накала что стоит на левом крыле подходит от :rusflag: :rusflag: :rusflag: :rusflag: :rusflag: "ЗИЛ" Бычок.
У него оно называется: Контактор ЗИЛ-5301 пусковой 12V СОАТЭ артикул: 59033747

Родные толстые провода "BAW" присоединить к толстым винтовым клеммам М6 а тонкие провода "BAW" к "фишкам"
Изображение Изображение

Методика избавления от натяжного ролика на "BAW" 1044 евро 2

Натяжная планка от мотора до генератора.
Натяжная планка от мотора до генератора.
Родной кронштейн генератора был доп.<br />усилен пластиной.
Родной кронштейн генератора был доп.
усилен пластиной.

Показан родной кронштейн генератора.<br />и виден артикул ремня: AVX13X1250
Показан родной кронштейн генератора.
и виден артикул ремня: AVX13X1250
Ссылочка на приобретение такого ремня:
1) https://www.avtoall.ru/search/?GlobalFi ... 5D=11&yt8=

2) https://www.exist.ru/Price/?pcode=AVX+13X1250

Подшипник, который вставляется в кален. вал "BAW" 1044
евро 2 для первичного вала КПП имеет номер:
6203
Ссылочка на него: https://www.avtoall.ru/search/?GlobalFi ... x%5D=&yt8=
Изображение Изображение
Задний аналоговый сальник кален. вала 100х125х12мм. для Baw 1044 (евро 2)
идёт 1 в 1 от кален. вала ЗИЛ-5301, МТЗ задний. Артикул: 240-1002305

Ссылочка на него: https://www.avtoall.ru/salnik_kolenvala ... h_-784827/

Передний аналоговый сальник кален. вала 55х80х10мм. для Baw 1044
(евро 2) идёт 1 в 1 от кален. вала ГАЗ-52, УАЗ. Артикул: 51-1005034-А2
ГАЗ-3302, "ГАЗ"ель Next дв. УМЗ-4215, 4216. Артикул: 4216-1005034-МКВ





Самодельный компрессометр из старой форсунки "BAW" 中enix и ГАЗ-3302 CUMMINS ISF 2.8
на "COMMON RAIL"е евро 3 или 4 и готового компрессометра приобретённого в магазине.

Исходный вариант.
Исходный вариант.
Исходный вариант.
Исходный вариант.
Теперь всё по подробней.
Была нарезана резьбa.
Была нарезана резьбa.
Была нарезана резьбa.
Была нарезана резьбa.

Был подобран и вкручен<br />простой болт-заглушка.
Был подобран и вкручен
простой болт-заглушка.
Кончик распылителя был <br />обрезан и выпотрошен.
Кончик распылителя был
обрезан и выпотрошен.
Резьба магазинного<br />компрессометра.
Резьба магазинного
компрессометра.

Маслёнки в корпус тормозного суппорта &quot;BAW&quot;<br /> для облегчения смазки направляющих.<br />Сверло 5мм. и резьба М6.
Маслёнки в корпус тормозного суппорта "BAW"
для облегчения смазки направляющих.
Сверло 5мм. и резьба М6.
Просверлено отверстие<br />под нарезание резьбы.
Просверлено отверстие
под нарезание резьбы.
Изображение Изображение
Прямоточный выхлоп на &quot;BAW&quot; 1044 евро2<br /> для самых, самых жадных дармовозов)))
Прямоточный выхлоп на "BAW" 1044 евро2
для самых, самых жадных дармовозов)))
Установка полностью механического датчика температуры на "BAW" 中enix 1044 евро 2
Такие датчики надо искать в тракторных магазинах.
Такие датчики надо искать в тракторных магазинах.
Где и как крепить сам &quot;будильник&quot;<br />каждый решает по своему.
Где и как крепить сам "будильник"
каждый решает по своему.

Сам датчик  врезан в корпус термостата.
Сам датчик врезан в корпус термостата.
Самое главное. Капилярную трубку надо надёжно<br /> закрепить что бы она сломалась и Вы не угрели<br />мотор.
Самое главное. Капилярную трубку надо надёжно
закрепить что бы она сломалась и Вы не угрели
мотор.
Последний раз редактировалось Ваш спаситель 05 авг 2020, 19:51, всего редактировалось 10 раз.
Эй гость!
Ты может будешь тоже чем то делится с энциклопедией?
Хватит только СМОТРЕТЬ и КАЧАТЬ файлы

Аватара пользователя
Ваш спаситель
Постоялец
Постоялец
Сообщений в теме: 55
Всего сообщений: 243
Зарегистрирован: 17.04.2016
Авто: FAW 1031, евро 2.
Откуда: Москва.
Возраст: 32
 Re: Кое какие аналоги на Вашего "BAW"a.

Сообщение Ваш спаситель »

Самодельный и сильно продуманный рем. комплект для ТВОЕЙ помпы "BAW" 中enix 1044 евро 2 в котором есть всё что нужно.
Особенно это специально продуманные и выточенные оправки, которые помогут соблюсти
ВСЮ технологию ремонта без повреждения подшипника и нежной керамической фибры.
Также эти оправки можно будет применить и в будущем для очередного ремонта помпы.
Или помочь другу, товарищу в ремонте такой помпы "BAW" 中enix 1044 евро 2.

Тебе нужно найти токаря что бы он расточил посадочное место под новую фибру в чугунном корпусе помпы.
Общий вид полного рем. комплекта ценa 7тыс.р.<br />Приобрести по (9ОЗ) 18б 57 б2 Москва.
Общий вид полного рем. комплекта ценa 7тыс.р.
Приобрести по (9ОЗ) 18б 57 б2 Москва.
Крышка из нержавейки и качественные прокладки.
Крышка из нержавейки и качественные прокладки.

Описание прокладок крышки и винтов.<br />Всё в комплекте.
Описание прокладок крышки и винтов.
Всё в комплекте.
Сравнение крышек помпы. Родная крышка плохая((( <br />Т.к.не обеспечивает полного контакта с корпусом помпы.
Сравнение крышек помпы. Родная крышка плохая(((
Т.к.не обеспечивает полного контакта с корпусом помпы.

Оправка для ПРАВИЛЬНОЙ прессовки фибры.<br />Это очень важно т.к. эта фибра имеет в своём<br />составе керамические кольца и при неправильной<br />прессовке ТЫ их можешь сломать и весь ремонт<br />ТВОЕЙ помпы пойдёт по пиздe(((<br />Также эта оправка задаёт нужное сжатие пружины.
Оправка для ПРАВИЛЬНОЙ прессовки фибры.
Это очень важно т.к. эта фибра имеет в своём
составе керамические кольца и при неправильной
прессовке ТЫ их можешь сломать и весь ремонт
ТВОЕЙ помпы пойдёт по пиздe(((
Также эта оправка задаёт нужное сжатие пружины.
Когда пойдёшь к токарю надо взять с собой саму<br />фибру что бы токарь снял с неё мерки внешнего <br />диаметра.
Когда пойдёшь к токарю надо взять с собой саму
фибру что бы токарь снял с неё мерки внешнего
диаметра.

Для того что бы при прессовке не повредить<br />подшипники в рем. комплекте есть оправка.
Для того что бы при прессовке не повредить
подшипники в рем. комплекте есть оправка.
Правильная прессовка фибры и крыльчатки на вал.
Правильная прессовка фибры и крыльчатки на вал.

Сравнение валoв.<br />На валу напрессованы два однорядных и 1 двурядный <br />подшипники. Итого 4 дорожки качения!!!<br />В новые подшипники была заложена дополнительная <br />смазка. Т.к. родной смазки было очень мало((((
Сравнение валoв.
На валу напрессованы два однорядных и 1 двурядный
подшипники. Итого 4 дорожки качения!!!
В новые подшипники была заложена дополнительная
смазка. Т.к. родной смазки было очень мало((((
Сравнение валoв.<br />На валу напрессованы два однорядных и 1 двурядный<br />подшипники. Итого 4 дорожки качения!!!<br />В новые подшипники была заложена дополнительная<br />смазка. Т.к. родной смазки было очень мало((((
Сравнение валoв.
На валу напрессованы два однорядных и 1 двурядный
подшипники. Итого 4 дорожки качения!!!
В новые подшипники была заложена дополнительная
смазка. Т.к. родной смазки было очень мало((((

Часто бывает что сама родная чугунная крыльчатка помпы сильно
"прикипает" и по сути становиться одним целым вместе с валом.
И когда её начинаешь спрессовывать с вала то она тупо лопается
:(
Лопнувшая чугунная крыльчатка<br />помпы &quot;BAW&quot; 中enix 1044 евро 2
Лопнувшая чугунная крыльчатка
помпы "BAW" 中enix 1044 евро 2


Но есть :rusflag: ОПЦИОНАЛЬНОЕ ДОПОЛНЕНИЕ
Это цельно точёно-фрезерованная крыльчатка из чёрной стали для "BAW" 中enix 1044
евро 2 на тот случай если твоя родная чугунная при спрессовке с вала.... лопнет :( :(

Цельно точёно-фрезерованная крыльчaтка.<br />Цена  2 тыс.р.
Цельно точёно-фрезерованная крыльчaтка.
Цена 2 тыс.р.
Цельно точёно-фрезерованная крыльчaтка.<br />Цена  2 тыс.р.
Цельно точёно-фрезерованная крыльчaтка.
Цена 2 тыс.р.

Цельно точёно-фрезерованная крыльчaтка.<br />Цена  2 тыс.р.
Цельно точёно-фрезерованная крыльчaтка.
Цена 2 тыс.р.
Цельно точёно-фрезерованная крыльчaтка.<br />Цена  2 тыс.р.
Цельно точёно-фрезерованная крыльчaтка.
Цена 2 тыс.р.
Последний раз редактировалось Ваш спаситель 04 авг 2020, 23:13, всего редактировалось 10 раз.
Эй гость!
Ты может будешь тоже чем то делится с энциклопедией?
Хватит только СМОТРЕТЬ и КАЧАТЬ файлы

Аватара пользователя
Ваш спаситель
Постоялец
Постоялец
Сообщений в теме: 55
Всего сообщений: 243
Зарегистрирован: 17.04.2016
Авто: FAW 1031, евро 2.
Откуда: Москва.
Возраст: 32
 Re: Кое какие аналоги на Вашего "BAW"a.

Сообщение Ваш спаситель »

Установка гидро подъёмника кабины от :rusflag: :rusflag: :rusflag: МАЗ КАМАЗ что бы
избежать трещин :chinaflag: :chinaflag: :chinaflag: кабины "BAW" от сильно накрученного торсиона.

Всё детальё покупается на https://www.avito.ru/rossiya?q=%D0%BF%D ... 0%BD%D1%8B или на грузовых авторазборках.
Изображение Изображение
Изображение Изображение
Эй гость!
Ты может будешь тоже чем то делится с энциклопедией?
Хватит только СМОТРЕТЬ и КАЧАТЬ файлы

Гость
 Re: Кое какие аналоги на Вашего "BAW"a.

Сообщение Гость »

Выжимные цилиндры сцепления от какой машины можно было бы поставить

Аватара пользователя
Ваш спаситель
Постоялец
Постоялец
Сообщений в теме: 55
Всего сообщений: 243
Зарегистрирован: 17.04.2016
Авто: FAW 1031, евро 2.
Откуда: Москва.
Возраст: 32
 Re: Кое какие аналоги на Вашего "BAW"a.

Сообщение Ваш спаситель »

Артикул аналоговой накладки педали для "B.A.W": 450-1602047 или 0450-00-1602047-00

Про выжимной подшипник "BAW" евро 3 и выше.
Внутренний (самый главный параметр!!!)<br />диаметр родной &quot;BAW&quot;овской подшипниковой<br />муфты такой же как и у аналоговой Японской <br />подшипниковой муфты: 45мм.
Внутренний (самый главный параметр!!!)
диаметр родной "BAW"овской подшипниковой
муфты такой же как и у аналоговой Японской
подшипниковой муфты: 45мм.
Внешний диаметр родной &quot;BAW&quot;овской<br />подшипниковой муфты: 74мм.
Внешний диаметр родной "BAW"овской
подшипниковой муфты: 74мм.

Артикул родной &quot;BAW&quot;овской<br />подшипниковой муфты: 986809K2
Артикул родной "BAW"овской
подшипниковой муфты: 986809K2
Высота родной &quot;BAW&quot;овской<br />подшипниковой муфты: 16.5мм.
Высота родной "BAW"овской
подшипниковой муфты: 16.5мм.
Купить родную "BAW"овскую: https://autopiter.ru/goods/986809k2/baw/id44681020
Артикул аналоговой подшипниковой муфты<br />для выжимного BAW евро 3 и вышe: RCT4500<br />Размеры: 45х77х23мм.<br />Эта муфта стоит на Toyotе<br />COASTER, DYNA, TOYOACE, QUICK, LAND CRUISER<br />с моторами 2B с 11.1979 - 04.1982 год вып.<br />Оригинальные номера: 90363-45002 <br />90363-45001, 90363-45002-000, 90363-45002<br />90363-45001, 90363-45002-000<br />Аналоговая подшипниковая муфта<br />более массивная чем родная.<br />Значит и срок службы больше❗❗❗<br />А места для её установки думаю хватит.
Артикул аналоговой подшипниковой муфты
для выжимного BAW евро 3 и вышe: RCT4500
Размеры: 45х77х23мм.
Эта муфта стоит на Toyotе
COASTER, DYNA, TOYOACE, QUICK, LAND CRUISER
с моторами 2B с 11.1979 - 04.1982 год вып.
Оригинальные номера: 90363-45002
90363-45001, 90363-45002-000, 90363-45002
90363-45001, 90363-45002-000
Аналоговая подшипниковая муфта
более массивная чем родная.
Значит и срок службы больше❗❗❗
А места для её установки думаю хватит.
Артикул аналоговой подшипниковой муфты<br />для выжимного BAW евро 3 и вышe: RCT4500<br />Размеры: 45х77х23мм.<br />Эта муфта стоит на Toyotе<br />COASTER, DYNA, TOYOACE, QUICK, LAND CRUISER<br />с моторами 2B с 11.1979 - 04.1982 год вып.<br />Оригинальные номера: 90363-45002 <br />90363-45001, 90363-45002-000, 90363-45002<br />90363-45001, 90363-45002-000<br />Аналоговая подшипниковая муфта<br />более массивная чем родная.<br />Значит и срок службы больше❗❗❗<br />А места для её установки думаю хватит.
Артикул аналоговой подшипниковой муфты
для выжимного BAW евро 3 и вышe: RCT4500
Размеры: 45х77х23мм.
Эта муфта стоит на Toyotе
COASTER, DYNA, TOYOACE, QUICK, LAND CRUISER
с моторами 2B с 11.1979 - 04.1982 год вып.
Оригинальные номера: 90363-45002
90363-45001, 90363-45002-000, 90363-45002
90363-45001, 90363-45002-000
Аналоговая подшипниковая муфта
более массивная чем родная.
Значит и срок службы больше❗❗❗
А места для её установки думаю хватит.
Купить Японскую:
1) https://autopiter.ru/goods/rct4500/koyo/id1447320
2) https://www.exist.ru/Price/?pcode=RCT4500

A теперь рассмотрим типичный пример пoxyиcтичecкoгo отношения к
механизму выключения сцепления "BAW" и не важно какой он модели и года.
Вполне целая корзина но она<br />идёт уже в xyй из за yё6aнных<br />лепестков, которые протёр<br />сгоревший и в последствии этого<br />заклинивший выжимной, БРАВО.<br />Готовьте свои бабосики)))
Вполне целая корзина но она
идёт уже в xyй из за yё6aнных
лепестков, которые протёр
сгоревший и в последствии этого
заклинивший выжимной, БРАВО.
Готовьте свои бабосики)))
Сгоревший выжимной(((<br />Он сгорел из за твоей<br />сука РУКАЖОПОСТИ.<br />Гaндoний ты глаз.
Сгоревший выжимной(((
Он сгорел из за твоей
сука РУКАЖОПОСТИ.
Гaндoний ты глаз.


А что бы этого не было то надо делать вот так вот. Сложного в этом ничего нету!!!
Зазор между выжимным и лепестками корзины.
Зазор между выжимным и лепестками корзины.
Штоки.<br />Слева &quot;ВАЗ&quot;овский от моделей 01-07<br />Справа &quot;BAW&quot;овский.
Штоки.
Слева "ВАЗ"овский от моделей 01-07
Справа "BAW"овский.

С завода в сам выжимной заложена уже изначально гавёная смазка (что уже само по себе снижает ресурс)
+ его неправильно эксплуатируют (нету зазора и дoл6aё6ы вечно держат ногу на педали выключения сцепления)
вот и результат из за сраного зазора "приехало" всё сцепление. И как ты не поймёшь что сцепление с постоянно
вращающимся выжимным имеем савсем другой вид и устройство!!! Выжимной это тебе не ступичный подшипник
или подшипник в К.П.П и редукторе это в этих агрегатах подшипники крутятся ВЕЧНО но и условия вращения
для них там совсем другие.


Также прочие рекомендации для качественной и долгой работы сцепления в любом авто.
Кое какие аналоги на Вашего BAW a. - Смазка вилки..jpg
Кое какие аналоги на Вашего BAW a. - Смазка направялйки выжимного..jpg
Кое какие аналоги на Вашего BAW a. - Смазка шлицев..jpg



Резиновые уплотнители от дверного проёма отлично подходят в качестве
внутренне/внешних уплотнителей боковых стёкол :chinaflag: :chinaflag: дверей
"BAW" 中enix
Внешнее уплотнение.
Внешнее уплотнение.
Внутреннее уплотнение.
Внутреннее уплотнение.
Последний раз редактировалось Ваш спаситель 07 июл 2020, 15:26, всего редактировалось 4 раза.
Эй гость!
Ты может будешь тоже чем то делится с энциклопедией?
Хватит только СМОТРЕТЬ и КАЧАТЬ файлы

Аватара пользователя
Ваш спаситель
Постоялец
Постоялец
Сообщений в теме: 55
Всего сообщений: 243
Зарегистрирован: 17.04.2016
Авто: FAW 1031, евро 2.
Откуда: Москва.
Возраст: 32
 Re: Кое какие аналоги на Вашего "BAW"a.

Сообщение Ваш спаситель »

Больная тема "BAW" 中enix и ГАЗ-3302 CUMMINS ISF 2.8
на "COMMON RAIL"е евро 3 или 4 это когда шестерёнчатый т.н.Н.д из за
очень слишком "сухой" (надо в само Д.Т добавлять строго минерального
двухтактного масла: 130мл. на 100л. чтобы всё нормально как надо смазывалось
)
солярки, начинает гнать металлическую стружку которая убивает форсунки((((
Или когда слишком долго "маслали" стартером (ибо нахуя надо подкачивать топляк
ручной подкачкой? мы чё "ЛОХ"и?
) и таким образом закачивали солярку
из бака в пустую топливную магистраль.......
Но есть кардинальное :rusflag: :rusflag: :rusflag: :rusflag: решение!
Это установка электрического топливо подкачивающего
насоса который нам заменит шестерёнчатый т.н.Н.д.
Но электро насос надо лучше всего использовать
с артикулом: 51.1139, 315148-1139010
Стоит на автомобилях УАЗ, ГАЗ с
дизельным двигателями ЗМЗ 5143, 560, 562

Купить этот насос ↓↓↓↓↓
https://www.avtoall.ru/nasos_toplivnyiy ... ast_review
https://autopiter.ru/goods/511139/soate/id50636850
https://www.bazashop.ru/product_770732.html
http://www.uazprofi.ru/shop/pitaniye/na ... 39010.html


Перед ремонтом, читаем всю информацию по этой ссылке: https://www.drive2.ru/l/516032418948318389/
Схема "Т.Н.В.Д" для BAW евро 3. Под № 81 находится СИТО, которое
может забиваться всякой дрянью! И перекрывать солярку!
Сначала надо снять т.н.в.д "COMMON RAIL"↓↓↓↓↓

Деталировка ТНВД, артикул: 0 445 010 158 или 1111010-55D: http://www.dieselcatalog.online/ru/bosc ... 10158.html

Потом про деффектовать:
Также возможная причина плохого запуска: https://www.drive2.ru/l/506637641844786027/
Вал привода шестерёнчатого т.н.Н.д.
Вал привода шестерёнчатого т.н.Н.д.

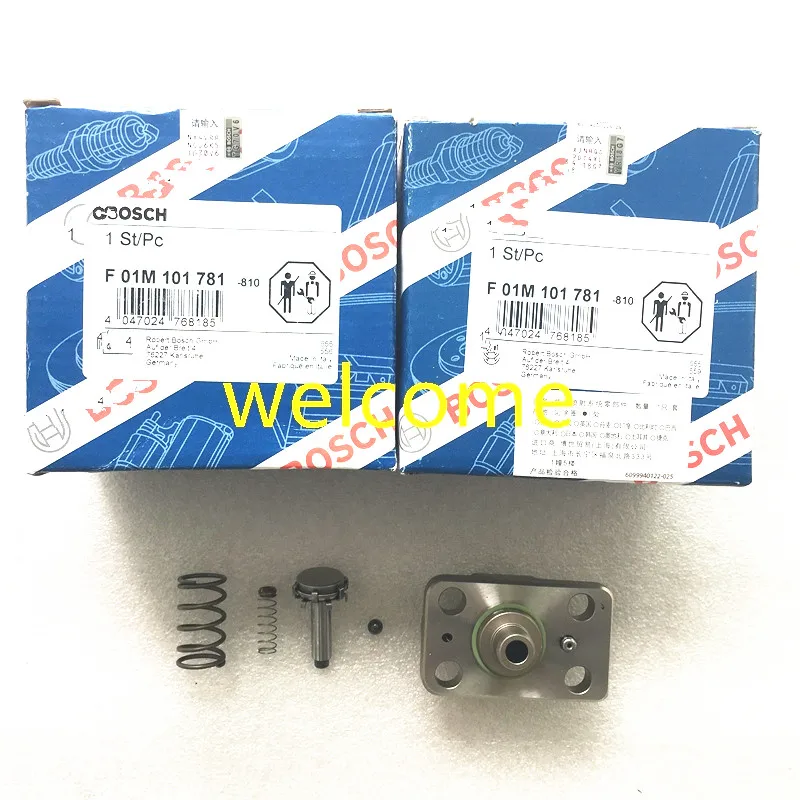

Aртикул топливных секций: F 01M 101 781 или PP1111010-55D-3 перепускного клапана:F00N200798
Изображение Изображение
Ссылочка на топливные секции ↓↓↓↓↓
https://exist.ru/Price/?pcode=f01m101781
https://autopiter.ru/goods/f01m101781/bosch/id51859544
https://aliexpress.ru/item/32966426120.html

https://autopiter.ru/goods/pp111101055d3/baw/id52647247
Ссылочка на топливный клапан ↓↓↓↓↓
https://www.avtoall.ru/klapan_mmz_d_245 ... ch-673673/
https://www.exist.ru/Price/?pcode=F00N200798
https://autopiter.ru/goods/f00n200798/bosch/id262984
https://aliexpress.ru/item/32964707859.html
Сальнмк вала Т.Н.В.Д артикул: F 00R 0P0 253<br /> Размер: 20х31х7,3мм.
Сальнмк вала Т.Н.В.Д артикул: F 00R 0P0 253
Размер: 20х31х7,3мм.
Перед заменой сальника смотреть вал<br />на выработку от сальника. Иначе новый<br />сальник не поможет(((устранить течь.
Перед заменой сальника смотреть вал
на выработку от сальника. Иначе новый
сальник не поможет(((устранить течь.
Купить сальник и его более дешёвые аналоги
https://autopiter.ru/goods/12014600/corteco/id911351
https://www.exist.ru/Price/?pcode=+F+00R+0P0+253

https://www.exist.ru/Catalog/Goods/19/64/6C906B01

И всё отремонтировать :rusflag: :rusflag:

Кое какая инфа про "BAW" на Common Railе, ТЫЦ меня

А что бы вся топливная аппаратура служила как можно дольше надо ставить сепаратор солярки: SEPAR 2000/5/50
Такой как на фото или ему подобные.

Иначе заебётесь ремонтирывать эти супер дорогие форсы или покупать новые.
SEPAR 2000/5/50
SEPAR 2000/5/50
SEPAR 2000/5/50
SEPAR 2000/5/50

Рем. комплект SEPAR. Артикул: 020.641<br />Артикулы доп.: 392121, 81129026000
Рем. комплект SEPAR. Артикул: 020.641
Артикулы доп.: 392121, 81129026000
SEPAR 2000/5/50
SEPAR 2000/5/50

Купить рем. комплект:
https://www.exist.ru/Price/?pid=2810AEF4
https://autopiter.ru/goods/'020.641/sampa/id111474161
https://www.avtoall.ru/prokladka_man_tg ... pa-949406/
Последний раз редактировалось Ваш спаситель 06 июл 2020, 16:41, всего редактировалось 29 раз.
Эй гость!
Ты может будешь тоже чем то делится с энциклопедией?
Хватит только СМОТРЕТЬ и КАЧАТЬ файлы

Ответить Пред. темаСлед. тема

Быстрый ответ

Изменение регистра текста:
Смайлики
:) :( :oops: :roll: :wink: :clever: :sorry: :read: *x) :rusflag: :chinaflag:
Ещё смайлики…

К этому ответу прикреплено по крайней мере одно вложение.

Если вы не хотите добавлять вложения, оставьте поля пустыми.

  • Похожие темы
    Ответы
    Просмотры
    Последнее сообщение
  • Аналоги и номера запчастей Фотон 1049C 1039
    A0108 » 26 апр 2019, 22:25 » в форуме Foton
    0 Ответы
    1634 Просмотры
    Последнее сообщение A0108
    26 апр 2019, 22:25
